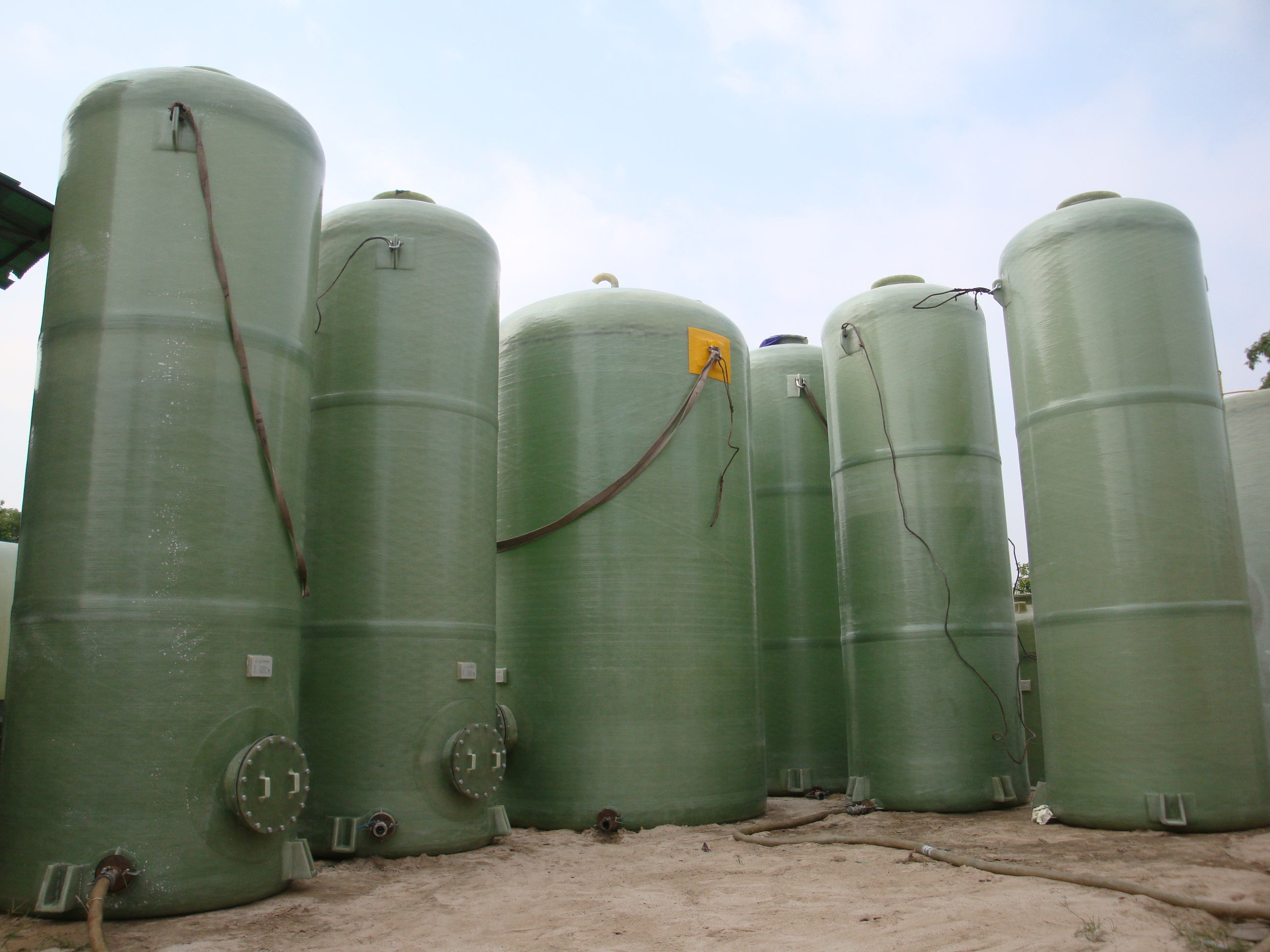

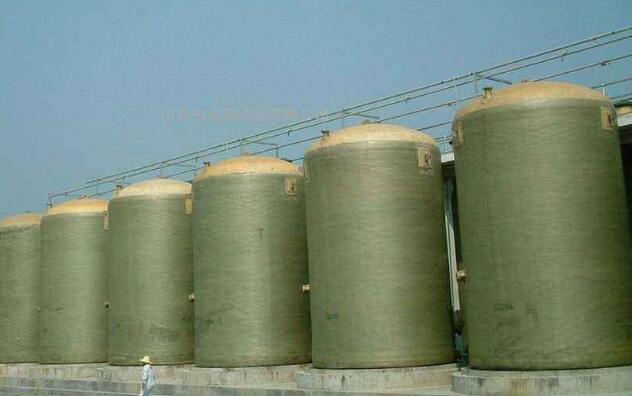

玻璃鋼貯罐的筒身質(zhì)量有哪幾個關鍵控制點？
玻璃鋼貯罐的筒體在設計中主要有下面幾個非常關鍵的質(zhì)量控制點：玻璃鋼罐壁的厚度、罐體的分層樹脂含量、內(nèi)壁的錐角、允許環(huán)向應變、軸向拉伸強度。
1、玻璃鋼貯罐的筒體由內(nèi)表面層、內(nèi)層、強度層和外表面層四層組成，根據(jù)需要也可采取其他分層結構；總壁厚不小于4.8mm。其中內(nèi)表面層厚度0.25~0.5mm，內(nèi)層厚度不小于2mm。強度層厚度由設計計算確定。外表面層厚度為0.2~0.5mm。在滿足設計要求的前提下，立式貯罐的壁厚允許上薄下厚。

2、玻璃鋼儲罐內(nèi)表面層、內(nèi)層的樹脂質(zhì)量含量分別為80%~90%、68%~78%；強度層為25%~40%；外表面層不低于70%。
3、玻璃鋼儲罐的內(nèi)壁的錐角不超過10。
4、玻璃鋼儲存罐在裝載條件下，罐壁的允許環(huán)向應變不得超過0.1%。
5、玻璃鋼貯罐纖維纏繞層，取螺旋纏繞角為60~800時，軸向拉伸強度不低于15MPa。
